Грузовой контейнер для внутренних и международных перевозок является единицей транспортного оборудования многократного использования. Конструкция контейнера обеспечивает надлежащую сохранность грузов при перевозке одним или несколькими видами транспорта (например, морским и железнодорожным), что достигается высокой прочностью несущего каркаса и других элементов этого оборудования в течение установленного срока эксплуатации.
Стандарты и классификация
Вне зависимости от назначения все контейнеры стандартизированы по ряду основных показателей, а именно:
- по массе брутто,
- по габаритам,
- по присоединительным размерам,
- по конструкции присоединительных устройств к подвижному составу ж/д и автомобильного транспорта и к захватным органам погрузочно-разгрузочной
- спецтехники
Стандартизация позволяет оптимизировать все работы, связанные со смешанными перевозками, как по времени, так и по трудозатратам, и в полной мере реализовать известный принцип «от двери к двери».
Типы грузовых контейнеров
В международных и внутренних перевозках используются два основных типа контейнеров:
- типоразмеров IC и ICC;
- типоразмеров IA и IAA.
Контейнеры типоразмеров ICC и IAA имеют высоту 2591 мм (8,5 футов), а контейнеры типоразмеров IC и IA - 2438 мм (8,0 футов).
Виды грузовых контейнеров
В зависимости от эксплуатационных параметров контейнеры для перевозок грузов подразделяются на виды. Важнейшими параметрами являются:
- внутренний объем контейнера;
- высота (указана выше);
- ширина дверного проема (2286 мм);
- масса перевозимого груза, составляющая вкупе с тарой контейнера массу брутто.
Внешние и внутренние размеры стандартных морских контейнеров

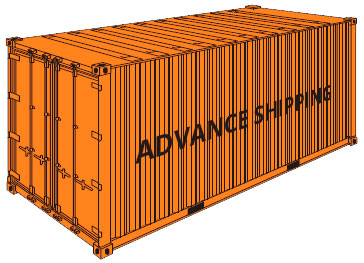

20' GENERAL PURPOSE / DRY VAN
|
Принятое сокращение |
DC/DV |
||
|
Код ISO |
2210 |
||
|
Миллиметры |
Футы |
||
|
Внутренние размеры |
Длина |
5900 |
19'4" |
|
Ширина |
2350 |
7'8" |
|
|
Высота |
2390 |
7'10" |
|
|
Дверной проем |
Ширина |
2340 |
7'8" |
|
Высота |
2280 |
7'6" |
|
|
Килограммы |
Фунты |
||
|
Вес |
Максимальная грузоподъемность |
21800 |
48060 |
|
Вес тары |
2200 |
4850 |
|
|
Максимальный общий вес |
24000 |
52910 |
|
|
м3 |
f3 |
||
|
Внутренний объем |
Максимальный внутренний объем |
33,2 |
1173 |

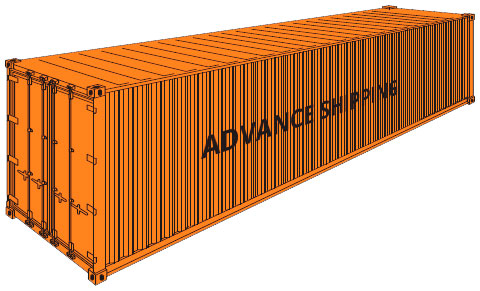

40' GENERAL PURPOSE / DRY VAN
|
Принятое сокращение |
DC/DV |
||
|
Код ISO |
4210 |
||
|
Миллиметры |
Футы |
||
|
Внутренние размеры |
Длина |
12033 |
39'6" |
|
Ширина |
2350 |
7'8" |
|
|
Высота |
2390 |
7'10" |
|
|
Дверной проем |
Ширина |
2340 |
7'8" |
|
Высота |
2280 |
7'6" |
|
|
Килограммы |
Фунты |
||
|
Вес |
Максимальная грузоподъемность |
26680 |
58820 |
|
Вес тары |
3800 |
8380 |
|
|
Максимальный общий вес |
30480 |
67200 |
|
|
м3 |
f3 |
||
|
Внутренний объем |
Максимальный внутренний объем |
67,6 |
2387 |
40' HIGH CUBE GENERAL PURPOSE / DRY VAN
|
Принятое сокращение |
DC HC |
||
|
Код ISO |
4400 |
||
|
Миллиметры |
Футы |
||
|
Внутренние размеры |
Длина |
12033 |
39'6" |
|
Ширина |
2350 |
7'8" |
|
|
Высота |
2695 |
8'10" |
|
|
Дверной проем |
Ширина |
2340 |
7'8" |
|
Высота |
2585 |
8'6" |
|
|
Килограммы |
Фунты |
||
|
Вес |
Максимальная грузоподъемность |
26480 |
58360 |
|
Вес тары |
4000 |
8850 |
|
|
Максимальный общий вес |
30480 |
67200 |
|
|
м3 |
f3 |
||
|
Внутренний объем |
Максимальный внутренний объем |
76,2 |
2690 |

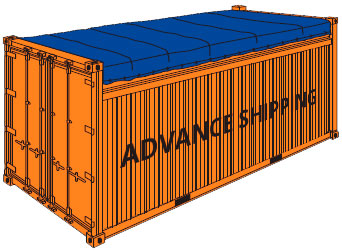

20' OPEN TOP
|
Принятое сокращение |
OT |
||
|
Код ISO |
2251 |
||
|
Миллиметры |
Футы |
||
|
Внутренние размеры |
Длина |
5895 |
19'4" |
|
Ширина |
2344 |
7'8" |
|
|
Высота |
2347 |
7'8" |
|
|
Дверной проем |
Ширина |
2336 |
7'8" |
|
Высота |
2160 |
7'1" |
|
|
Крыша |
Ширина |
5335 |
17'6" |
|
Высота |
1900 |
6'2" |
|
|
Килограммы |
Фунты |
||
|
Вес |
Максимальная грузоподъемность |
28130 |
62020 |
|
Вес тары |
2350 |
5180 |
|
|
Максимальный общий вес |
30480 |
67200 |
|
|
м3 |
f3 |
||
|
Внутренний объем |
Максимальный внутренний объем |
31,5 |
1112 |

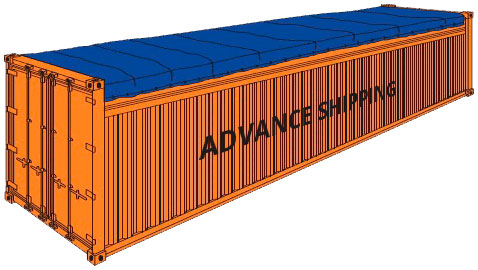

40' OPEN TOP
|
Принятое сокращение |
OT |
||
|
Код ISO |
4351 |
||
|
Миллиметры |
Футы |
||
|
Внутренние размеры |
Длина |
12022 |
39'5" |
|
Ширина |
2344 |
7'8" |
|
|
Высота |
2347 |
7'8" |
|
|
Дверной проем |
Ширина |
2336 |
7'8" |
|
Высота |
2275 |
7'5" |
|
|
Крыша |
Ширина |
11515 |
37'9" |
|
Высота |
1880 |
6'2" |
|
|
Килограммы |
Фунты |
||
|
Вес |
Максимальная грузоподъемность |
26740 |
58955 |
|
Вес тары |
3740 |
8245 |
|
|
Максимальный общий вес |
30480 |
67200 |
|
|
м3 |
f3 |
||
|
Внутренний объем |
Максимальный внутренний объем |
65,4 |
2306 |

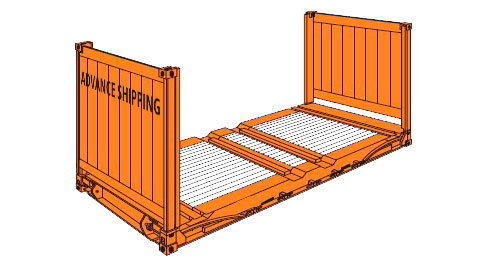

FLAT RACK 20'
|
Миллиметры |
Футы |
||
|
Внутренние размеры |
Длина |
5650 |
18'5" |
|
Ширина |
2200 |
7'3" |
|
|
Высота |
2233 |
7'4" |
|
|
Килограммы |
Фунты |
||
|
Вес |
Вес тары |
2530 |
5578 |
|
Максимальный вес груза |
21470 |
47333 |
|

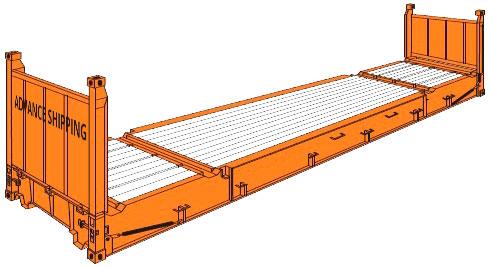

FLAT RACK 40'
|
Миллиметры |
Футы |
||
|
Внутренние размеры |
Длина |
12080 |
39'7" |
|
Ширина |
2438 |
6'10" |
|
|
Высота |
2103 |
6'5" |
|
|
Килограммы |
Фунты |
||
|
Вес |
Вес тары |
5480 |
12081 |
|
Максимальный вес груза |
39000 |
85800 |
|

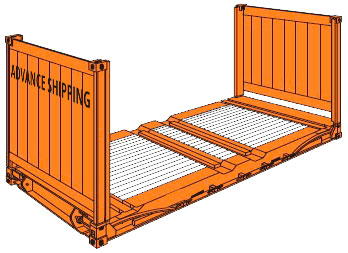

FLAT RACK COLLAPSIBLE 20'
|
Принятое сокращение |
F/R / SR |
||
|
Код ISO |
2263 |
||
|
Миллиметры |
Футы |
||
|
Внутренние размеры |
Длина |
5618 |
18'6" |
|
Ширина |
2208 |
7'3" |
|
|
Высота |
2233 |
7'4" |
|
|
Килограммы |
Фунты |
||
|
Вес |
Вес тары |
2750 |
6061 |
|
Максимальный вес груза |
27730 |
61117 |
|

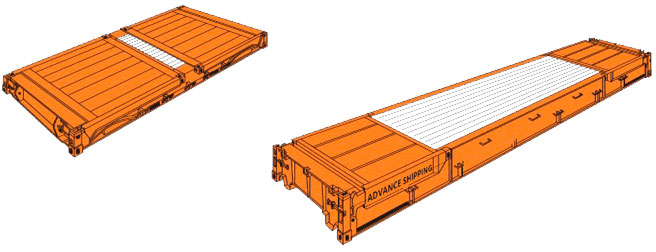

FLAT RACK COLLAPSIBLE 40' (STAK BED)
|
Миллиметры |
Футы |
||
|
Внутренние размеры |
Длина |
12080 |
39'7" |
|
Ширина |
2126 |
6'10" |
|
|
Высота |
2043 |
6'5" |
|
|
Килограммы |
Фунты |
||
|
Вес |
Вес тары |
5800 |
12787 |
|
Максимальный вес груза |
39000 |
85800 |
|

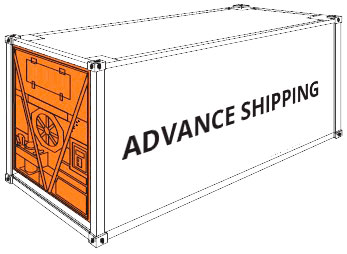

REEFER 20'
|
Принятое сокращение |
R/F |
||
|
Код ISO |
2232 |
||
|
Миллиметры |
Футы |
||
|
Внутренние размеры |
Длина |
5425 |
17'8" |
|
Ширина |
2275 |
7'5" |
|
|
Высота |
2260 |
7'5" |
|
|
Дверной проем |
Ширина |
2258 |
7'5" |
|
Высота |
2216 |
7'3" |
|
|
Килограммы |
Фунты |
||
|
Вес |
Вес тары |
3200 |
7040 |
|
Максимальный вес груза |
20800 |
45760 |
|
|
м3 |
f3 |
||
|
Внутренний объем |
Максимальный внутренний объем |
28,3 |
1000 |

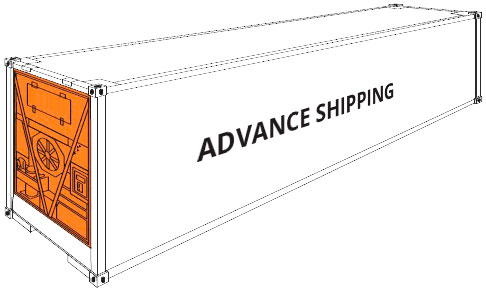

REEFER 40'
|
Принятое сокращение |
R/F |
||
|
Код ISO |
4332 |
||
|
Миллиметры |
Футы |
||
|
Внутренние размеры |
Длина |
11493 |
37'8" |
|
Ширина |
2270 |
7'5" |
|
|
Высота |
2197 |
7'2" |
|
|
Дверной проем |
Ширина |
2282 |
7'5" |
|
Высота |
2155 |
7'0" |
|
|
Килограммы |
Фунты |
||
|
Вес |
Вес тары |
4900 |
10780 |
|
Максимальный вес груза |
25580 |
56276 |
|
|
м3 |
f3 |
||
|
Внутренний объем |
Максимальный внутренний объем |
57,8 |
2040 |
REEFER 40' HIGH CUBE
|
Принятое сокращение |
R/F HC |
||
|
Код ISO |
4532 |
||
|
Миллиметры |
Футы |
||
|
Внутренние размеры |
Длина |
11557 |
37'11" |
|
Ширина |
2294 |
7'6' |
|
|
Высота |
2500 |
8'2" |
|
|
Дверной проем |
Ширина |
2294 |
7'6" |
|
Высота |
2440 |
8'0" |
|
|
Килограммы |
Фунты |
||
|
Вес |
Вес тары |
4500 |
9900 |
|
Максимальный вес груза |
25980 |
57561 |
|
|
м3 |
f3 |
||
|
Внутренний объем |
Максимальный внутренний объем |
66,6 |
2344 |
PLATFORM 20'
|
Миллиметры |
Футы |
||
|
Внутренние размеры |
Длина |
6058 |
19'11" |
|
Ширина |
2438 |
8'0" |
|
|
Килограммы |
Фунты |
||
|
Вес |
Вес тары |
2750 |
16061 |
|
Максимальный вес груза |
24000 |
52896 |
|
PLATFORM 40'
|
Миллиметры |
Футы |
||
|
Внутренние размеры |
Длина |
12180 |
40'00" |
|
Ширина |
2400 |
8'0" |
|
|
Килограммы |
Фунты |
||
|
Вес |
Вес тары |
5800 |
12783 |
|
Максимальный вес груза |
39200 |
86397 |
|
TANK
|
Миллиметры |
Футы |
||
|
Внутренние размеры |
Длина |
6058 |
20' |
|
Ширина |
2438 |
8' |
|
|
Высота |
2438 |
8'6" |
|
|
Килограммы |
Фунты |
||
|
Вес |
Вес тары |
3400 |
7495 |
|
Максимальный вес груза |
36000 |
79370 |
|
